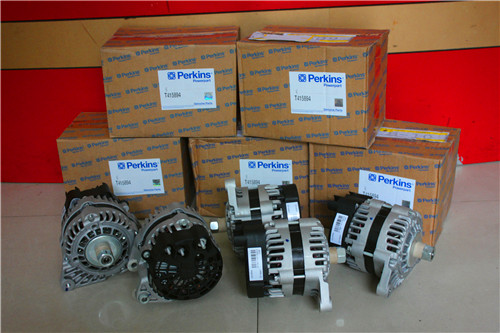

Perkins珀金斯柴油發動機交流發電機-安裝步驟

安裝步驟

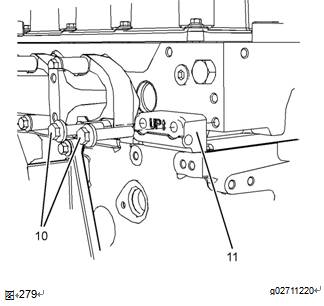

1如有必要，按照步驟1.a至步驟1.c將交流發電機的支架安裝到缸蓋上。

a.將支架(11)定位到缸蓋上，使箭頭和字樣UP（向上）處于垂直位置。

b.將螺栓(10)安裝到支架(11)上，用手擰緊。

c.擰緊螺栓(10)至扭矩為44N·m(32lbft)。

2如有必要，按照步驟2.a至步驟2.b安裝交流發電機的皮帶輪。

注:這種方法不適用于一些皮帶輪配置類型。

a.將皮帶輪(4)和螺母(5)（未顯示）安裝到交流發電機(2)的軸上。

b.使用內六角板手固定交流發電機的軸。使用帶柄的梅花扳手擰緊螺母(5)（未顯示）。擰緊螺母至扭矩為80N·m(59lbft)。

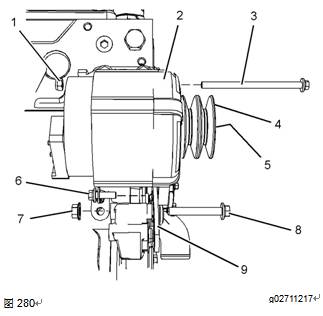

3.將交流發電機(2)安裝到交流發電機的支架上。將螺栓(3)安裝到交流發電機(2)上。

4.將螺母(1)安裝到螺栓(3)上，用手擰緊。.

5.安裝支架(9)，然后將螺栓和墊片(6)安裝到交流發電機(2)上，用手擰緊。

6安裝螺栓(8)和螺母(7)，用手擰緊。

7安裝V形皮帶。有關正確的步驟，請參閱《拆解和組裝》,“V形皮帶-拆卸和安裝”。

8擰緊螺母(1)和螺栓(3)至扭矩為22N·m(195lbin)。

9擰緊螺栓和墊片(6)至扭矩為22N·m(195lbin)。

10擰緊螺母(7)和螺栓(8)至扭矩為44N·m(32lbft)。

11將線束組件連接到交流發電機(2)上。

12.將蓄電池斷路開關轉到接通位置。
