珀金斯發動機進氣門和排氣門導管-拆卸和安裝

a.拆下進氣門和排氣門。請參閱《拆解和組裝》,“進氣閥與排氣閥-拆卸和安裝”。

注意

必須由經過正規培訓的專業人員拆卸氣門導管和氣門座。還需要使用專用機械設備。有關更多資料，請咨詢授權的Perkins分銷商/代理商。

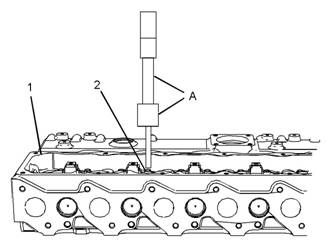

1使用適當?shù)膲壕吆凸ぞ?A)將氣門導管(2)（未顯示）從缸蓋(1)上拆下。

2有關其余的氣門導管，請重復步驟1。

安裝步驟

1.清潔缸蓋中用于氣門導管的母孔。

2用清潔的發動機機油潤滑新氣門導管(2)。將氣門導管(2)置于缸蓋(1)上的位置中。小心輕敲氣門導管以開始安裝。

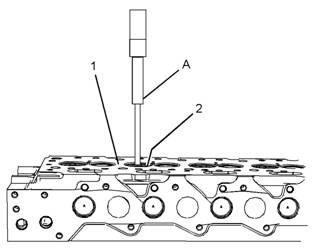

3使用適當?shù)膲壕吆凸ぞ?A)將氣門導管安裝到缸蓋中。

4對于其余的氣門導管，重復步驟2到步驟3。

5檢查氣門導管(2)的凸出(X)。氣門導管應比氣門彈簧凹槽高出12.7mm(0.500in)。有關更多資料，請參閱《技術規格》,“缸蓋氣門”。

6安裝氣門導管(2)后，必須將氣門導管鉸大，氣門座鑲?cè)Ρ仨毲懈钪辆庸ぶ睆健０凑詹襟E6.a至6.d進行鉸大氣門導管并切割氣門座鑲?cè)Α?/P>

a.使用清潔的發動機機油潤滑氣門導管(2)的孔。

b.使用工具(B)鉸大氣門導管。確保作用在工具(B)上的壓力均勻。

c.使用工具(B)切割氣門座。確保作用在工具(B)上的壓力均勻。

d.確保缸蓋清潔且無機加工碎屑。

檢查氣門導管(2)的精加工直徑。有關更多資料，請參閱《技術規格》,“缸蓋-氣門”。

8檢查氣門低于缸蓋表面的深度。有關更多資料，請參閱《系統操作、測試和調整》,“氣門深度-檢查”。

結束:a.安裝進氣閥和排氣閥。請參閱《拆解和組裝》,“進氣門與排氣門-拆卸和安裝”。
