康明斯柴油發電機組PCC3100電壓/電流互感器PT/CT電路板A36功能介紹

康明斯柴油發電機組PCC3100電壓/電流互感器電路板裝于附件箱內，該電路板將發電機輸出電壓轉換成18VAC，供給模擬電路板，同時將電流互感器0.55安培的輸出電流（滿載時）轉換成1.65VAC（滿載時）輸出至模擬電路板。

本電路板共有三種類型，為了正確操作，必須選擇與發電機組匹配的電壓/電流互感器電路板。另外，每套機組均有特定的電流互感器，為了正確操作，必須保證電流互感器與發電機組的輸出電流匹配。

康明斯柴油發電機組PCC3100電壓/電流互感器PT/CT電路板A36接線頭功能介紹

電壓/電流互感器電路板共有2組接線頭功能介紹。分別是：

J8連接到用戶界面電路板（A34）上的J3。

J9連接到動力線上（發電機輸出電壓和電流互感器）。

J9接線：

黃色發電機A相輸入

橘色發電機B相輸入

紅色發電機C相輸入

棕色發電機中線輸入

白色電流互感器21（+）輸入

灰色電流互感器21中線輸入

綠/黃色電流互感器22（+）輸入

黑色電流互感器22中線輸入

紫色電流互感器23（+）輸入

藍色電流互感器23中線輸入

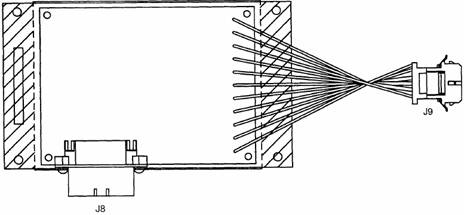

康明斯柴油發電機組PCC3100電壓/電流互感器PT/CT電路板A36實物圖
