卡特彼勒3064/6發動機缸蓋-檢查維修技術故障排除方法

所需工具零件號零件名稱數量8S-6691缸蓋修理支架11U-7234塞尺1

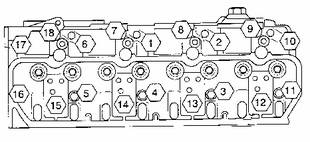

以如圖1中所示的相反順序卸下缸蓋螺栓。需要利用14mm加長套筒拆下編號12到15的螺栓。從發動機上拆下缸蓋。

徹底清潔缸蓋。確保缸蓋與缸體的接觸面清潔、光滑和平整。

檢查缸蓋底面有無點蝕、腐蝕和裂紋。檢查閥座鑲?cè)皣娪推鲊娮炜字車膮^(qū)域。

將缸蓋(1)放到8S-6691缸蓋支架組件(2)上。

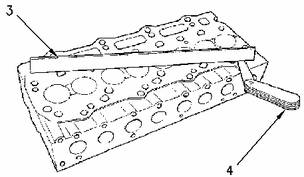

(3)直尺

(4)塞規

測量卡特彼勒3064/6發動機缸蓋的平直度。利用直尺(3)和塞規(4)測量平直度。

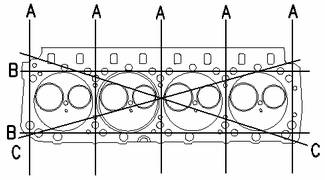

測量缸蓋上點(A)到另一端的距離。

測量缸蓋上點(B)到另一端的距離。

測量缸蓋上點(C)到另一端的距離。

關于平直度要求，請參閱技術參數,"缸蓋"。
