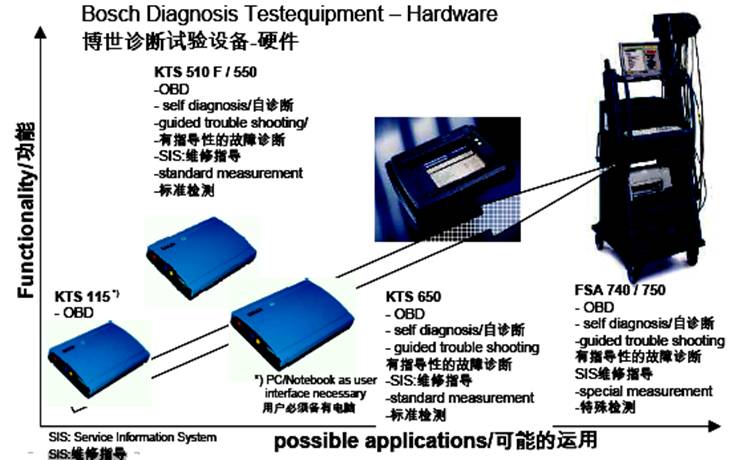

博世電控系統診斷設備

KTS650在汽車上的應用

•  實現對汽車電子控制單元診斷

Ø       讀出/刪除故障;

Ø       顯示實際值;

Ø       觸發執行元件;

Ø       提供測試值與時間同時顯示的曲線;

Ø       對控制單元進行設置等其它功能;

Ø       實現發動機測試功能.

•  瀏覽BOSCH ESI[tronic] 電子服務信息系統

•  萬用表功能

Ø       測試交流/直流電壓     (0~200伏);

Ø       測試電阻值                  (0.1Ω~1mΩ) ;

Ø       測試電流                      (0~±600A)  .

• 雙通道示波器

Ø       通道1(CH1)可進行U/I/R測量;

Ø       通道2(CH2)可進行U/I測量  .

KTS 650的使用

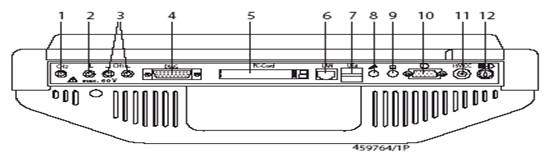

KTS650后面板

1.通道2(CH2)的插孔                            7. USB插口

2.搭鐵導線插孔                                    8. 麥克風插孔

3.通道1(CH1) 正負兩端插孔               9. 耳機插孔

4.診斷線接口                                        10.外接顯示器接口

5. PCMCIA 插槽                                   11. 外接電源插孔

6. LAN插口                                           12.PS/2 鍵盤接口

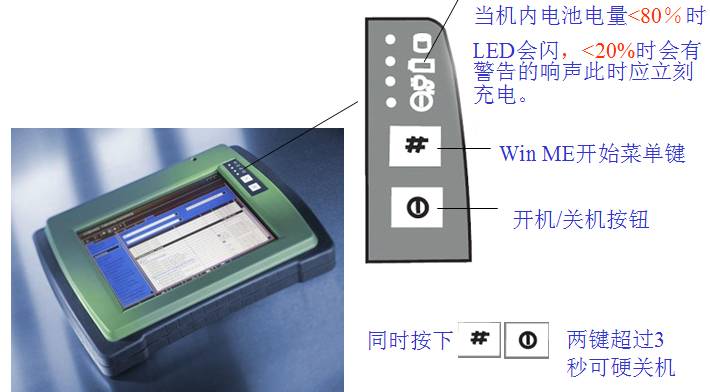

KTS650開機情況

在外接鍵盤上或虛擬鍵盤上

按F2鍵可設定框內軟件在開機后自動打開

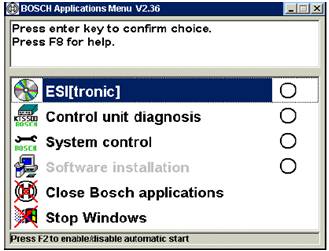

開機后會彈出上程序窗口

        此程序是博世應用軟件管理程序，可對系統內 安裝的博世應用軟件進行語言切換、軟件升級、自動運行等等操作.

雙通道測量模塊使用注意事項

雙通道測量模塊使用注意事項

Ø        只可以使用帶防電子干擾的導線進行測試

Ø       總是先將測量導線插入KTS650 ,然后插到車上

Ø       測試前,應將搭鐵導線連接到車身

Ø       不要將未經篩選的測量導線接近強干擾源如點火線

Ø       對于高阻抗低電平的不明信號應用1 684 465 490導線測量

注:使用萬用表/示波器在通道2(CH2)測量電壓時,來自汽車電瓶的電壓供應會被關閉,所以CH2是沒漂移的.不正確的測試能直接影響測試結果
